Пастка «креативних» розмірів у робочій документації
На етапі розроблення робочої документації (РД) точне планування заповнення прорізів є не просто технічним завданням, а критичним елементом мережевого графіка будівництва (Critical Path Method). Наші інженери постійно спостерігають небезпечний розрив між архітектурним «польотом думки» та суворими фізичними обмеженнями сертифікованого виробництва. Коли в проєкті з’являються «креативні» (довільні) розміри прорізів у комунікаційних шахтах або евакуаційних шляхах, девелопер автоматично потрапляє в зону високого ризику.
Наслідки ігнорування стандартів типових конструкцій є фатальними для термінів: неможливість швидкої закупівлі готових виробів перетворює кожні двері на індивідуальне замовлення з терміном очікування 1–2 місяці. Проєктування будівлі під нестандартні прорізи можна порівняти з розробленням преміального автомобіля під квадратні колеса: це має оригінальний вигляд на кресленнях, але призводить до повного паралічу на етапі експлуатації та здачі. Інженери «КИЇВСЬКОГО ЗАВОДУ ПОЖЕЖНОГО ОБЛАДНАННЯ» щотижня розв’язують кризові ситуації забудовників, які отримують відмови від ДСНС через відсутність встановлених сертифікованих виробів. Корінь цієї проблеми криється не в логістиці, а в ігноруванні фізики вогнестійкості, яка не терпить довільних інтерпретацій.
Нормативний фундамент: ДБН та фізика вогнестійкості (EI)
Регуляторне поле України чітко визначене ДБН А.2.2-3:2014 та базовим ДБН В.1.1.7–2002. Для фахівця важливо розуміти, що відповідно до п. 2.10 ДБН В.1.1.7–2002 показники вогнестійкості охоплюють не лише цілісність (E) та теплоізоляцію (I), а й, у певних випадках, несучу здатність (R). Протипожежні двері — це не просто металеве полотно, а складна сендвіч-конструкція, де кожен міліметр розрахований на витримування температурного натиску.
Згідно з Таблицею 2 ДБН В.1.1.7–2002, типи заповнення прорізів класифікують так:
- Тип 1 — межа вогнестійкості EI 60;
- Тип 2 — межа вогнестійкості EI 30;
- Тип 3 — межа вогнестійкості EI 15.
Технічний нюанс для проєктування: Відповідно до Примітки 1 до Таблиці 2, для вікон та скління у дверях площею менше ніж 0,1 м² межу вогнестійкості встановлюють виключно за ознакою Е (цілісність).
Фізику процесу герметизації забезпечує терморозширювальна стрічка . Під час термічного впливу вона має коефіцієнт спінювання щонайменше 10, створюючи обвуглений шар, що блокує токсичні гази. Монтаж такої стрічки потребує температури поверхні від +15 °С до +40 °С. Наша продукція проходить повний цикл натурних випробувань, що підтверджує бездоганний пакет документів для ДСНС. Саме складність цих фізичних процесів та жорсткі ліміти протоколів випробувань роблять нестандартні вироби критично складними у виробництві.
Виробничий цикл: Чому нестандартний розмір — це дорого і довго
З інженерного погляду, будь-яке відхилення від типового розміру — це деструктивний фактор для фінансової моделі проєкту. Виробничий цикл індивідуального виробу неможливо прискорити через об'єктивні технологічні причини:
- Переналаштування ЧПУ-ліній: Кожен «авторський» розмір потребує перепрограмування верстатів та зміни карт розкрою (nesting), що різко знижує вихід придатного металу та ізолятора.
- Ліміти сертифікації: Це найголовніше. Кожен сертифікат має чітко визначені межі допустимих відхилень від випробуваного зразка. Якщо архітектор заклав розмір, що виходить за межі дії сертифіката, виріб фактично стає нелегітимним для інспектора ДСНС.
- Фізика матеріалів: На відміну від «костюма від кравця», де помилку можна виправити підрізанням тканини, у протипожежних конструкціях зміна геометрії впливає на жорсткість та поведінку металу за температур понад 1000 °C.
Позиція «КИЇВСЬКОГО ЗАВОДУ ПОЖЕЖНОГО ОБЛАДНАННЯ» непохитна: ми здатні виготовити будь-яку конструкцію, але фізику виробничого циклу та норми сертифікації неможливо обійти без втрати часу. Єдиним методом уникнення затримок є перехід на складську програму стандартів.
Складська програма: Стратегічне рішення для девелопера
Стандартизація — це не обмеження творчості, а інструмент ризик-менеджменту. Дані аналітики (аналогічно до звітів DIM.RIA) свідчать, що невідповідність об'єкта проєктній документації та недоробки, які виявили органи архітектурно-будівельного контролю, є причинами затримок здачі будинків на термін від 6 місяців і більше.
Для гарантованого проходження перевірок рекомендуємо використовувати такі стандарти:
Тип виробуСтандартний розмір (мм)Тип за ДБН (EI)Призначення / НормативПротипожежні двері900 х 2050Тип 1 (EI 60)Евакуаційні виходи, техприміщенняНастінні люки600 х 800Тип 2 (EI 30)Комунікаційні шахти (п. 5.13 ДБН В.1.1.7–2002)

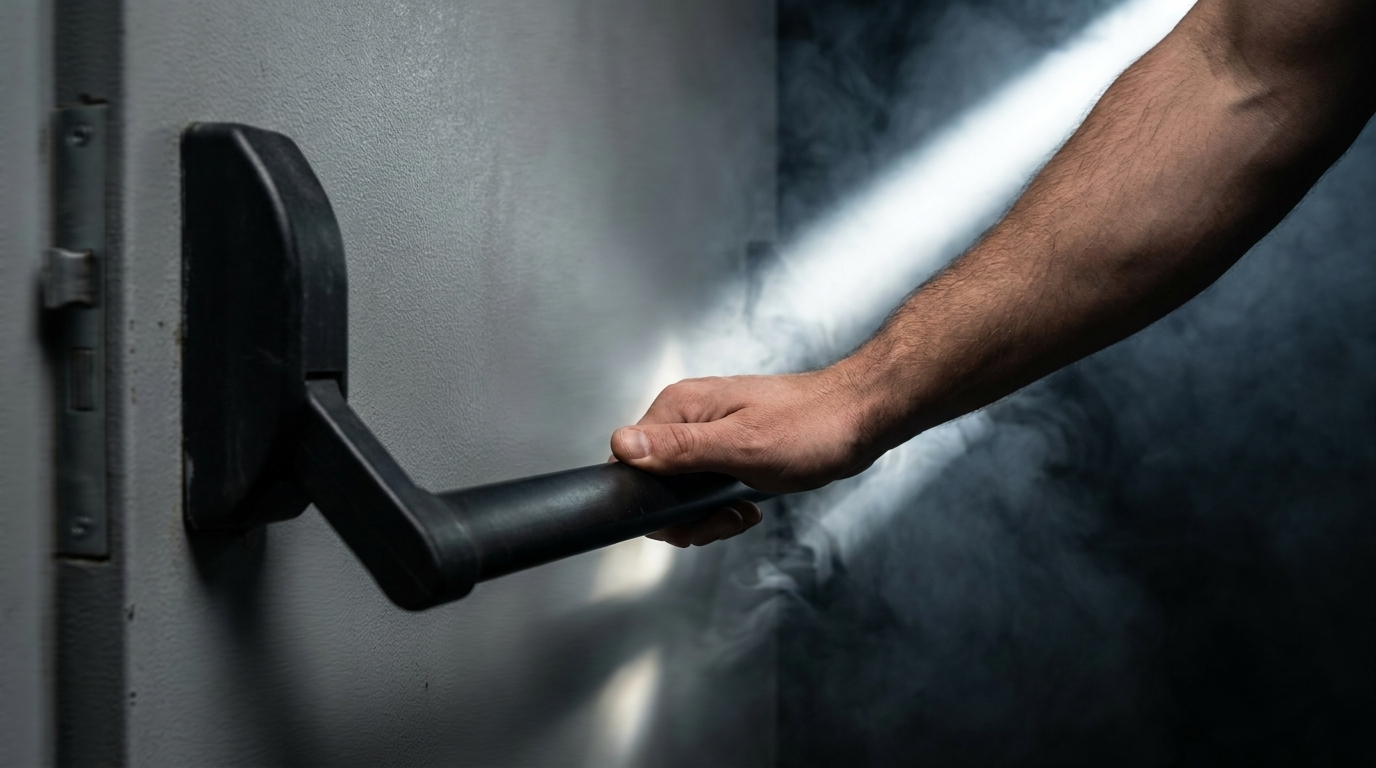

Типовий розмір — це ваш страховий поліс. Зокрема, інтегрувати системи «антипаніка» за ДСТУ EN 1125:2014 (горизонтальна штанга) у стандартні полотна можна миттєво. Для проходження перевірки ДСНС пристрої «антипаніка» повинні забезпечувати відчинення дверей швидше ніж за 1 секунду, а довжина штанги має становити щонайменше 60% ширини дверей. Складські потужності нашого заводу дозволяють відвантажувати такі позиції день у день, нівелюючи ризик 6-місячного простою через зауваження інспекторів.
Висновки: Від проєктування до безпечної експлуатації
Синергія між архітектурним рішенням та виробничими обмеженнями — це єдиний шлях до успішної здачі об'єкта. Як головний інженер, я наполягаю на зміні парадигми проєктування заповнення прорізів.
Ключові кроки для девелопера:
- Пріоритет типових прорізів: Упровадження стандартів 900х2050 мм та 600х800 мм на стадії ескізного проєкту.
- Контроль сертифікаційних меж: Попередня консультація із заводом-виробником до затвердження відомості заповнення прорізів.
- Дотримання регламентів монтажу: Урахування температурних режимів для допоміжних матеріалів (Ammokote) та вимог ДСТУ до фурнітури.
Закликаю архітекторів та забудовників звертатися до фахівців «КИЇВСЬКОГО ЗАВОДУ ПОЖЕЖНОГО ОБЛАДНАННЯ» ще на етапі проєктування. Ми надамо повні таблиці типових розмірів та специфікації, що забезпечить безперебійну здачу вашого об'єкта в експлуатацію та реальну безпеку людей.
Часті запитання про проєктування та монтаж протипожежних дверей і люків
Чому нестандартні розміри протипожежних дверей зривають терміни здачі об'єкта?
Виготовлення нетипових конструкцій — це індивідуальне замовлення, очікування якого триває 1–2 місяці через необхідність переналаштування ліній та зміни карт розкрою металу. Якщо нестандартний розмір виходить за межі дії сертифіката, такий виріб стає нелегітимним для інспектора ДСНС, що може затримати здачу будинку на 6 місяців і більше.
Як ДБН класифікують протипожежні двері та люки за вогнестійкістю?
За ДБН В.1.1.7–2002 заповнення прорізів поділяють на три типи: Тип 1 із межею вогнестійкості EI 60, Тип 2 (EI 30) та Тип 3 (EI 15). Літери E та I означають збереження цілісності та теплоізолювальної здатності конструкції, а для невеликого скління (до 0,1 м²) межу встановлюють виключно за ознакою цілісності (Е).
Які стандартні розміри протипожежних перешкод найбезпечніше закладати у проєкт?
Для евакуаційних виходів та технічних приміщень гарантованим стандартом є протипожежні двері розміром 900х2050 мм (Тип 1, EI 60). Для комунікаційних шахт слід використовувати типові настінні люки розміром 600х800 мм (Тип 2, EI 30).
Що таке терморозширювальна стрічка і за яких умов її монтують?
Це спеціальний ущільнювач, який під час пожежі збільшується в об'ємі щонайменше в 10 разів, створюючи обвуглений шар для блокування токсичних димових газів. Монтаж такої стрічки вимагає суворого дотримання температурного режиму: поверхня має бути прогріта від +15 °С до +40 °С.
Які технічні вимоги висувають до систем «антипаніка» на дверях?
Згідно з ДСТУ EN 1125:2014, правильно встановлена система «антипаніка» повинна забезпечувати відчинення евакуаційних дверей швидше ніж за 1 секунду. Довжина горизонтальної штанги при цьому має становити щонайменше 60% від загальної ширини дверного полотна.
Як гарантовано пройти інспекцію ДСНС без зауважень щодо заповнення прорізів?
Головна вимога — закладати стандартні розміри прорізів ще на стадії ескізного проєкту та замовляти вироби з готової складської програми заводу. Це нівелює ризики виходу за ліміти сертифікації, забезпечує наявність усіх необхідних протоколів випробувань та дозволяє отримати обладнання день у день.
