Протипожежні розриви за ДБН: відкатні ворота як головна перешкода під час пожежі

Ілюзія безпеки глухої стіни

Під час проєктування сучасних промислових та логістичних комплексів забезпечення пожежної безпеки — це не просто елемент узгодження проєктно-кошторисної документації, а стратегічний фактор збереження капіталу та гарантування безперервності бізнес-процесів. Прагнучи максимально ефективно використати кожен квадратний метр земельної ділянки, девелопери та замовники часто припускаються системної помилки — зводять складські та виробничі ангари впритул один до одного. Щоб формально виконати вимоги норм, будують капітальну протипожежну стіну (брандмауер), проте в ній залишають масштабні технологічні проїзди для великогабаритного транспорту й навантажувальної техніки та перекривають їх звичайними металевими ролетами.

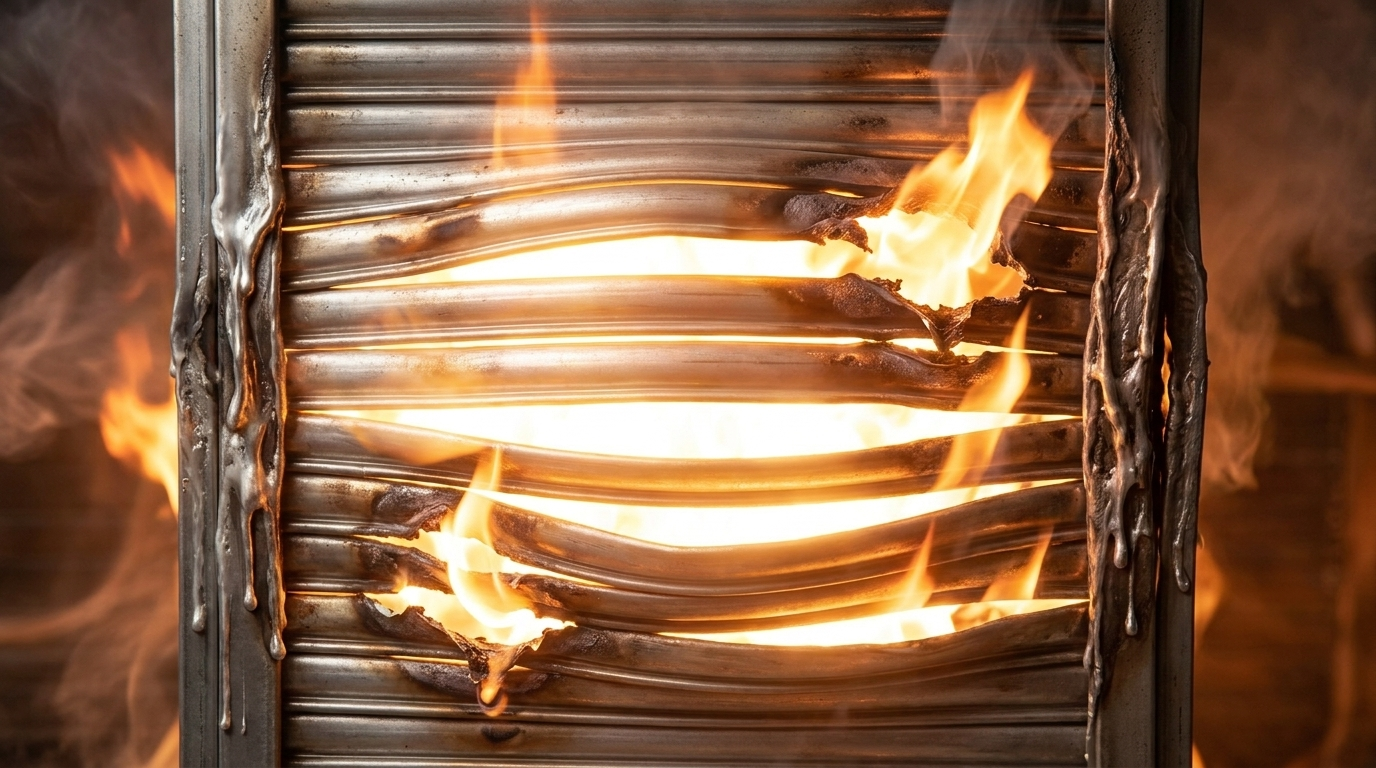

На практиці використання звичайних захисних ролет створює лише небезпечну ілюзію захисту. У разі пожежі в приміщеннях із високим пожежним навантаженням (категорії А, Б або В за вибухопожежною та пожежною небезпекою) незахищені тонкостінні металеві ролети втрачають конструктивну цілісність і деформуються протягом перших 3–5 хвилин. Унаслідок цього заповнення прорізу повністю руйнується, а технологічний проїзд перетворюється на потужну аеродинамічну трубу. Виникає інтенсивна тяга, що прискорює приплив кисню та миттєво перекидає полум'я й розпечені продукти горіння на суміжний протипожежний відсік. Установлення звичайної ролети в брандмауері за своєю інженерною доцільністю тотожне монтуванню паперових дверей у банківському сховищі: зовнішня перешкода наче є, але функціонального захисту від наявної загрози вона не забезпечує.

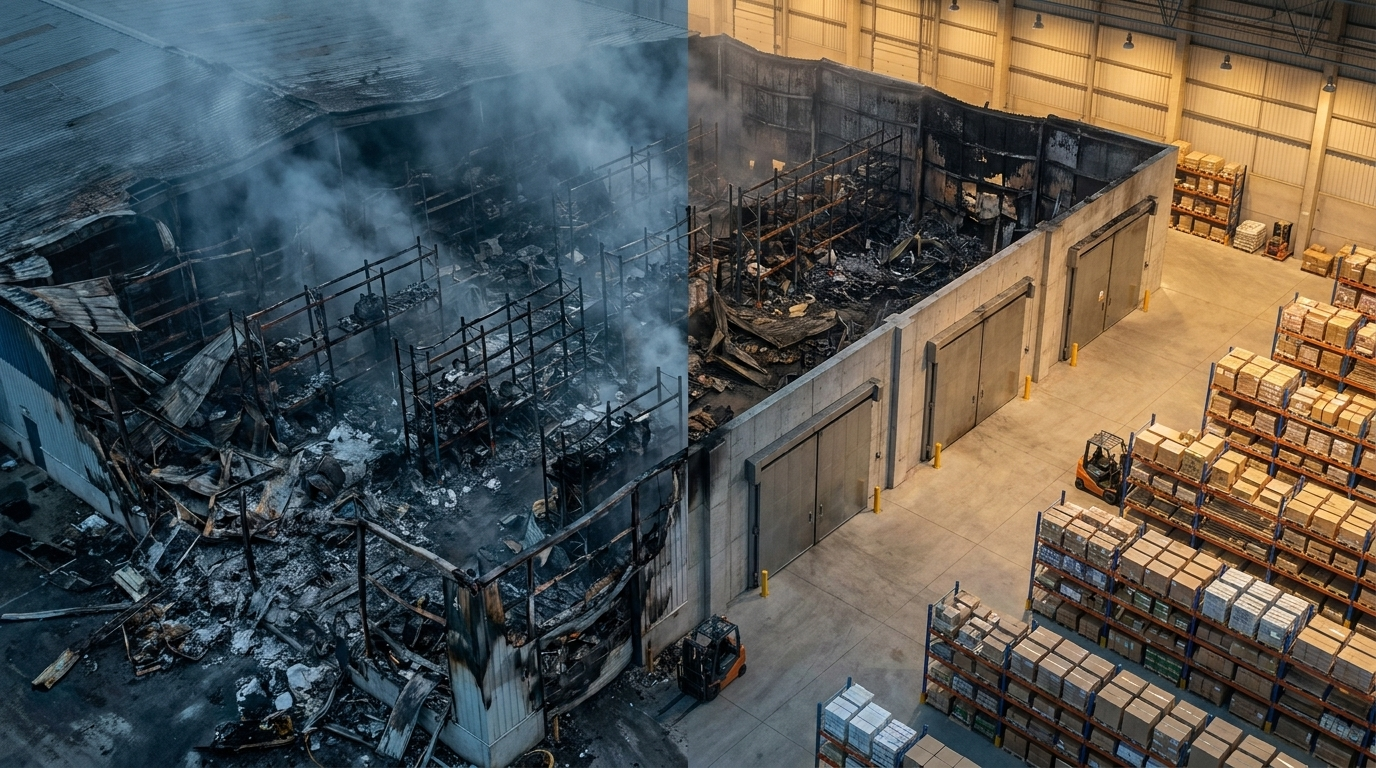

Фахівці інженерного відділу ТОВ «КИЇВСЬКИЙ ЗАВОД ПОЖЕЖНОГО ОБЛАДНАННЯ» під час технічного аудиту реальних промислових об'єктів регулярно фіксують такі критичні помилки. Через некоректне перекриття прорізів у брандмауерах багатомільйонні бізнес-активи опиняються під прямою загрозою знищення в разі каскадної пожежі. Розуміння цієї проблеми потребує глибокого аналізу нормативних вимог законодавства України щодо протипожежного нормування та влаштування розривів у забудові.

Суть протипожежних розривів та вимоги закону

Нормативне регулювання щільності забудови в Україні покликане створити фізичні умови, за яких пожежа не зможе поширитися на сусідні будівлі через передавання інтенсивного променистого тепла. Дотримання вимог державних будівельних норм — це не бюрократична формальність для підрозділів державного нагляду у сфері пожежної безпеки ДСНС, а фундаментальний інженерний розрахунок теплофізичних параметрів горіння.

Із погляду містобудівного та архітектурного нормування, просторову віддаленість між об'єктами розраховують за ДБН Б.1.1-13:2021. Цей документ установлює мінімальні протипожежні розриви в метрах залежно від ступеня вогнестійкості будинків та категорії пожежної небезпеки. Проте, якщо витримати нормативну відстань між будівлями на генеральному плані технічно неможливо через обмеженість території або логістичну пов'язаність процесів, ДБН В.1.1.7-2002 регламентує альтернативне рішення: зведення протипожежної стіни 1-го типу. Ця капітальна перешкода повинна мати мінімальну межу вогнестійкості REI 150 (збереження несної здатності R, цілісності E та теплоізолювальної спроможності I протягом 150 хвилин). Водночас усі технологічні прорізи в такій стіні потрібно заповнювати протипожежними воротами або дверима 1-го типу, нормована межа вогнестійкості яких становить щонайменше EI 60.

Для наочності містобудівний протипожежний розрив за ДБН Б.1.1-13:2021 можна порівняти із «соціальною дистанцією» між будинками, що перешкоджає перекиданню «інфекції» вогню. Коли ж витримати таку відстань на ділянці неможливо, брандмауер REI 150 із вогнестійким заповненням EI 60 за ДБН В.1.1.7-2002 виконує роль надійного «респіратора», що повністю ізолює осередок горіння на межі протипожежних відсіків.

Параметри вогнестійкості за ДБН В.1.1.7-2002 гарантують збереження захисних властивостей за умов standard температурного режиму випробувань:

• E (цілісність): недопущення утворення наскрізних тріщин або отворів протягом щонайменше 60 хвилин, через які на необігрівну поверхню можуть проникати продукти горіння чи полум'я.
• I (теплоізолювальна спроможність): обмеження нагрівання необігрівної поверхні конструкції протягом 60 хвилин. Відповідно до Додатка В.1.3 ДБН В.1.1.7-2002, граничним станом є перевищення середньої температури поверхні більш ніж на 140 °C від початкової або локальне перевищення понад 180 °C у будь-якій точці вимірювання.

Щоб забезпечити показник цілісності (E) та герметизувати зазори між рухомим полотном і рамою, застосовують спеціалізовані терморозширювальні матеріали. Прикладом високоефективного ущільнювача є протипожежна стрічка Ammokote® FS. Завдяки фізико-хімічним властивостям матеріалу під впливом температури понад 150 °C відбувається процес спучення з формуванням щільного обвугленого шару (пінококсу). Він під тиском заповнює мікропростори в притулах і блокує прорив горючих газів та диму.

Фізико-хімічні характеристики стрічки Ammokote® FS

Щоб уникнути системних помилок під час розроблення генеральних планів та розділів ПБ, фахівці компанії «КИЇВСЬКИЙ ЗАВОД ПОЖЕЖНОГО ОБЛАДНАННЯ» надають фахові консультації головним інженерам проєктів (ГІП) і головним архітекторам (ГАП). Це дає змогу ще на стадії «П» розрахувати оптимальні типи протипожежних перешкод та заповнень, усуваючи ризики штрафних санкцій і відмов інспекторів ДСНС у введенні об'єктів в експлуатацію. Перехід від нормативної бази до практичного захисту потребує детального аналізу конструктивної механіки вогнестійких воріт.

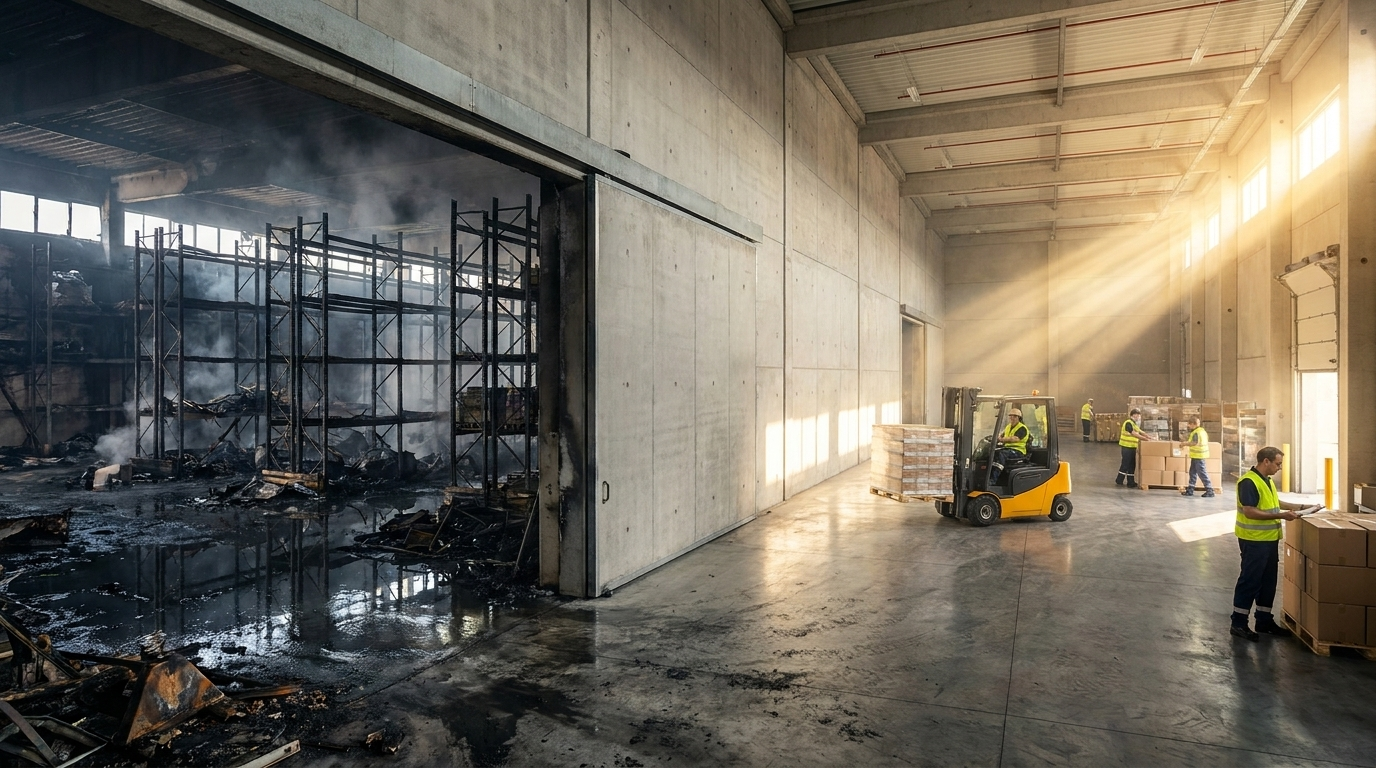

Чому масивні відкатні ворота стають лінією оборони

У масштабних логістичних хабах, де технологічні проїзди сягають ширини 6–8 метрів, забезпечення вогнестійкості потребує особливого інженерного підходу. Звичайні рулонні чи секційні системи під дією високої температури втрачають жорсткість через термічне розширення та випадають із напрямних. Натомість масивні відкатні та розпашні протипожежні ворота розробляють як термостійкі силові структури.

Конструктивну стійкість таких воріт забезпечують жорсткий силовий каркас із негорючих матеріалів (група М0), внутрішнє заповнення зі щільної базальтової плити та спеціальні системи підвісу. Ворота обладнують системою противаг та електромеханічними утримувачами з електромагнітним розчіплювачем. У нормальному режимі полотно зафіксоване у відкритому стані для безперешкодного руху транспорту, а в разі знеструмлення або сигналу тривоги гравітаційна система зачинення бездоганно спрацьовує навіть без електропостачання.

Для порівняння технічних характеристик стандартних захисних ролет та спеціалізованих вогнестійких загороджувальних конструкцій наведено аналітичну таблицю:

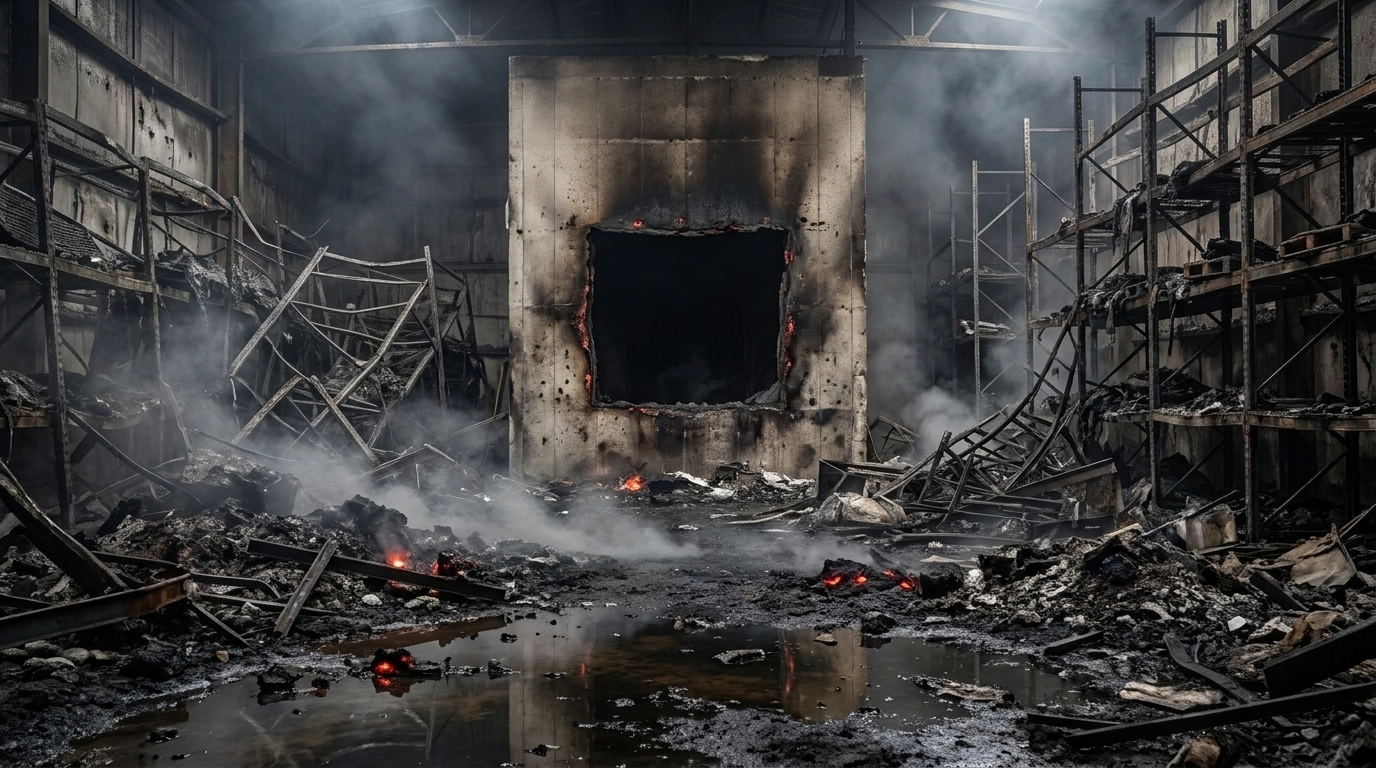

Автоматичні протипожежні відкатні ворота функціонують за чітко відпрацьованим алгоритмом. У разі спрацювання сповіщувачів АУПС сигнал тривоги розмикає коло електромагнітного утримувача, і полотно під дією противаги зачиняє проїзд. У момент контактного притулу терморозширювальна стрічка Ammokote® FS під дією температури понад 150 °C миттєво збільшується в об'ємі щонайменше в 10 разів і перетворюється на щільний пінококс. Це гарантує герметизацію стиків, локалізує полум'я та дим у межах охопленого вогнем відсіку на нормовані 60 хвилин і створює необхідний часовий коридор для евакуації персоналу та розгортання сил ДСНС.

Спрацювання автоматичних воріт можна порівняти з дією інженерної «гільйотини». Вони миттєво відсікають охоплений вогнем протипожежний відсік («хворий орган») від решти логістичного комплексу, зберігаючи здоровий об'єм будівлі та матеріальні цінності.

Виробничо-інженерний потенціал ТОВ «КИЇВСЬКИЙ ЗАВОД ПОЖЕЖНОГО ОБЛАДНАННЯ» дає змогу проєктувати та виготовляти великогабаритні вогнестійкі ворота за індивідуальними ТЗ. Усі конструктивні рішення проходять сертифікаційні випробування на вогнестійкість згідно з ДСТУ Б В.1.1-4, що підтверджено офіційними протоколами випробувань та сертифікатами відповідності.

Чек-лист: Вибір та встановлення (щоб не платити двічі)

Придбання протипожежних воріт без урахування нормативних вимог до монтажу й автоматики перетворює дорогий інженерний виріб на звичайний металобрухт. Щоб забезпечити надійний захист і безперешкодне введення об'єкта в експлуатацію, головним інженерам та девелоперам варто керуватися чітко сформованим чек-листом:

• Перевірка державної сертифікації: наявність чинного сертифіката відповідності від органу з оцінки відповідності, що підтверджує межу вогнестійкості за ДБН В.1.1.7-2002 (показник EI 60 для 1-го типу заповнення прорізів).
• Інтеграція автоматики зачинення: дотримання вимог п. 4.28 ДБН В.1.1.7-2002. Слід розрізняти звичайні пристрої для самозачинення (дотягувачі, пружини), що застосовують для постійно зачинених дверей, та пристрої автоматичного зачинення під час пожежі (електромагнітні утримувачі, терморозчіплювачі, підключені до АУПС) для воріт, які за технологічними умовами фіксуються у відкритому стані.
• Використання терморозширювальних ущільнювачів: обов'язкова наявність по периметру притулу сертифікованої терморозширювальної стрічки (наприклад, Ammokote® FS із коефіцієнтом спучення ≥ 10). Поверхні під час монтажу потрібно очистити від пилу та жиру, щоб забезпечити адгезію клейового шару.
• Стандарти монтажу та кріплення: згідно з вимогами п. 4.16 ДБН В.1.1.7-2002, межа вогнестійкості вузла кріплення воріт і місць прилягання має бути не нижчою за нормовану межу вогнестійкості самої конструкції (EI 60). Силові анкери та несні рамні профілі необхідно кріпити винятково до негорючих конструкцій (група М0) — залізобетону або захищеного сталевого каркаса.

Запорукою надійності є залучення профільного виробника. ТОВ «КИЇВСЬКИЙ ЗАВОД ПОЖЕЖНОГО ОБЛАДНАННЯ» здійснює повний цикл робіт — від вишукувань і проєктування до виготовлення, доставки й монтажу «під ключ» із наданням гарантії та виконавчої документації.

Рішення для бізнесу

Під час проєктування та будівництва промислових об'єктів економічну доцільність інвестицій у протипожежний захист підтверджує простий розрахунок ризиків. Вартість установлення сертифікованих відкатних або розпашних воріт EI 60 є незіставно малою порівняно з потенційними прямими й непрямими збитками від втрати складського комплексу, товарних запасів, зупинки операційної діяльності та штрафів регуляторних органів.

Спроба заощадити на заповненні прорізів у брандмауері завдяки монтажу несертифікованих ролет цілком нівелює протипожежну концепцію об'єкта. Відсутність належного заповнення перетворює найміцнішу стіну REI 150 на недієздатний бар'єр і робить бізнес незахищеним перед загрозою масштабної пожежі.

Для розроблення безаварійних проєктних рішень девелоперам, головним інженерам проєктів (ГІП) та архітекторам варто залучати експертів із пожежного нормування ще на стадії концептуального проєктування.

Звертайтеся до фахівців ТОВ «КИЇВСЬКИЙ ЗАВОД ПОЖЕЖНОГО ОБЛАДНАННЯ», щоб отримати технічні консультації, розрахувати конструкції та замовити виготовлення і монтаж протипожежних воріт будь-якої складності за ціною прямого українського виробника. Це гарантуватиме цілковиту відповідність вимогам ДБН та надійний захист ваших бізнес-активів.

Часті запитання про протипожежні розриви та вогнестійкі ворота

Чому звичайні металеві ролети заборонено встановлювати у протипожежних стінах (брандмауерах)?

Під час пожежі тонкостінні металеві ролети втрачають конструктивну цілісність і деформуються вже за 3–5 хвилин. Через це технологічний проїзд перетворюється на потужну аеродинамічну трубу, що прискорює приплив кисню та миттєво перекидає полум'я на суміжний відсік, нівелюючи ефективність капітальної стіни.

Які ДБН регулюють протипожежні розриви в Україні та що робити, якщо немає місця для відстані між будівлями?

Просторову віддаленість між об'єктами регулює ДБН Б.1.1-13:2021. Якщо витримати відстань на генплані неможливо, ДБН В.1.1.7-2002 регламентує зводити протипожежну стіну 1-го типу з межею вогнестійкості REI 150 і заповнювати всі прорізи в ній протипожежними воротами з вогнестійкістю щонайменше EI 60.

Що означають показники вогнестійкості E та I (наприклад, EI 60) для протипожежних воріт?

Показник E (цілісність) означає недопущення утворення наскрізних тріщин для проникнення полум'я та диму, а I (теплоізолювальна спроможність) — обмеження нагрівання необігрівної поверхні (не більш як на 140 °C від початкової). Клас EI 60 гарантує збереження цих захисних властивостей протягом 60 хвилин.

Як функціонують автоматичні протипожежні відкатні ворота в разі пожежі?

У нормальному режимі електромагнітний утримувач фіксує полотно відкритим. У разі спрацювання пожежної сигналізації або знеструмлення коло розмикається, і гравітаційна система (система противаг) автоматично перекриває проїзд, надійно відсікаючи охоплений вогнем відсік від решти комплексу.

Яку функцію виконує терморозширювальна стрічка (наприклад, Ammokote® FS) у конструкції воріт?

Стрічка забезпечує герметизацію зазорів між рухомим полотном і рамою (показник цілісності E). Під впливом температури понад 150 °C матеріал збільшується в об'ємі щонайменше в 10 разів і утворює щільний пінококс, що повністю блокує прорив горючих газів та диму.

Які головні вимоги до монтажу сертифікованих протипожежних воріт?

Вузол кріплення та місця прилягання повинні мати межу вогнестійкості, не нижчу за самі ворота (EI 60). Силові анкери та несні профілі необхідно кріпити винятково до негорючих конструкцій (залізобетону або захищеного сталевого каркаса), а поверхні для монтажу термоущільнювача обов'язково очищати від пилу та жиру.
