Дилема безпеки та вентиляції: термодинамічний конфлікт технічних приміщень
Під час проєктування серверних кімнат і центрів обробки даних (ЦОД) інженерний розрахунок ґрунтується на розв'язанні фундаментального конфлікту функцій. З одного боку, серверне обладнання генерує значне теплове навантаження, що потребує безперервної примусової вентиляції та стабільного припливу охолодженого повітря 24/7. З іншого боку — ДБН В.1.1-7:2016 вимагає створювати герметичну «пожежну відсічку», щоб локалізувати вогонь і запобігти його поширенню за межі протипожежного відсіку.
Традиційне, але технічно помилкове рішення — встановити звичайну вентиляційну решітку у дверне полотно — перетворює сертифіковані двері на критичну вразливість. Під час пожежі така конструкція діє за принципом «відкритого вікна під час урагану». Через градієнт тиску й тягу виникає «ефект димаря» (Stack Effect): вогонь отримує постійний приплив кисню, а продукти горіння під тиском поширюються в суміжні приміщення. Інженери «КИЇВСЬКОГО ЗАВОДУ ПОЖЕЖНОГО ОБЛАДНАННЯ» часто працюють на об’єктах, власники яких намагалися владнати питання охолодження, самовільно врізавши решітки. Результат — скасований сертифікат вогнестійкості та відмова ДСНС вводити об’єкт в експлуатацію. Цю дилему розв'язує застосування матеріалів, здатних до фазового перетворення під впливом температурного навантаження.
Термічне розширення інтеркальованого графіту: фізика пасивного захисту
Сучасні системи пасивного захисту ґрунтуються на принципі адаптивного інженерного реагування. Ключовий елемент таких дверей — решітка, ламелі якої мають терморозширювальний ущільнювач на основі окисненого графіту. Це приклад пасивної автоматизації: пристрій не потребує датчиків чи зовнішнього живлення, він спрацьовує лише завдяки термодинамічним процесам.
Механіка спрацювання

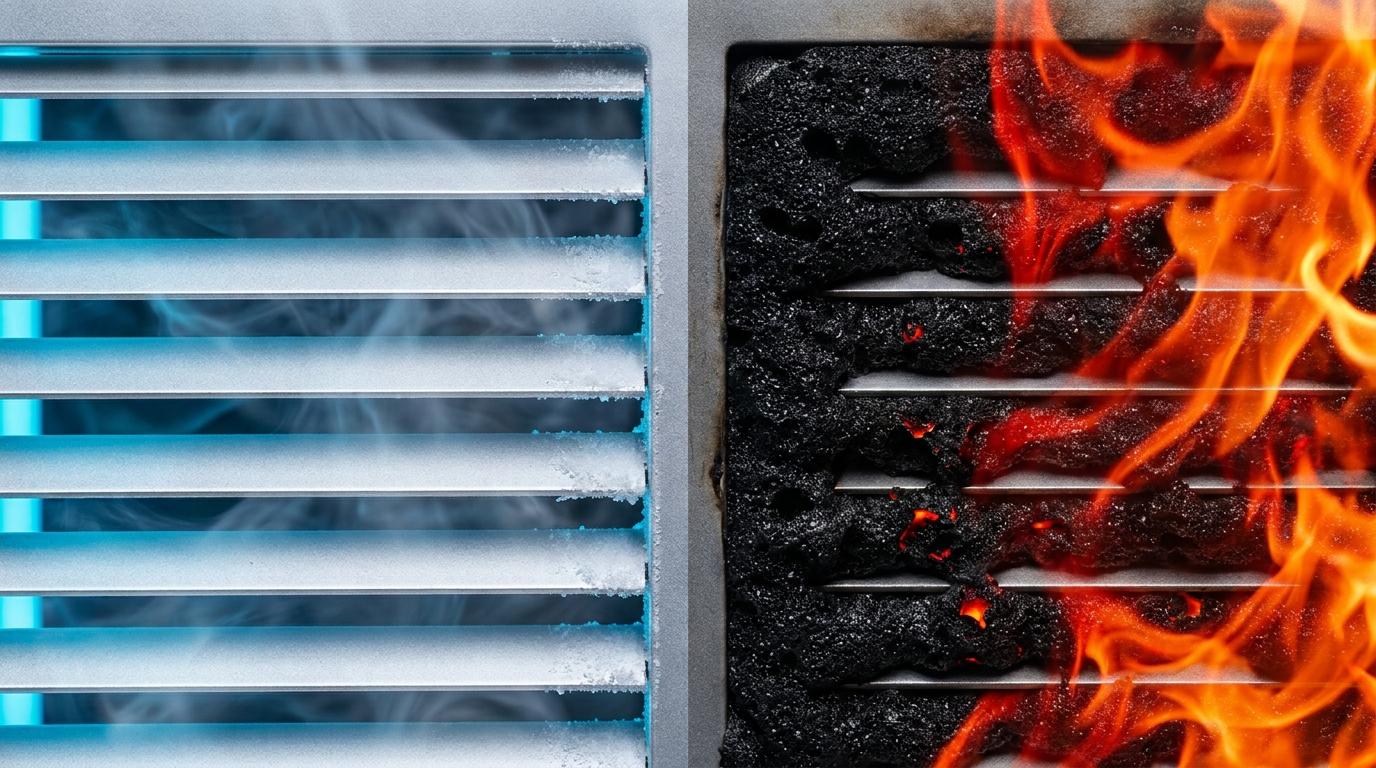

Коли температура сягає порогу близько 100°C, починається термічне розширення (спучування) графіту. Матеріал стрімко збільшується в об’ємі, заповнює простір між ламелями та перетворює проникний отвір на герметичний вогнестійкий моноліт. Це забезпечує цілісність конструкції та перекриває доступ кисню до зони займання.
Завдяки термодинамічній стабільності в широкому діапазоні експлуатації цей матеріал можна використовувати в серверних із високим циклічним тепловим навантаженням без ризику передчасної деградації властивостей.
Юридичний лабіринт та вимоги Єврокоду 3: чому «кустарний» монтаж не працює
Відповідно до ДБН В.1.1-7:2016, будь-яка не передбачена заводом-виробником модифікація протипожежних дверей автоматично скасовує чинність сертифіката відповідності. Утім, крім юридичного аспекту, є ще й критична інженерна складова, яку регламентує ДСТУ-Н EN 1993-1-2:2010 (Єврокод 3).
Проблема напруження та деформації

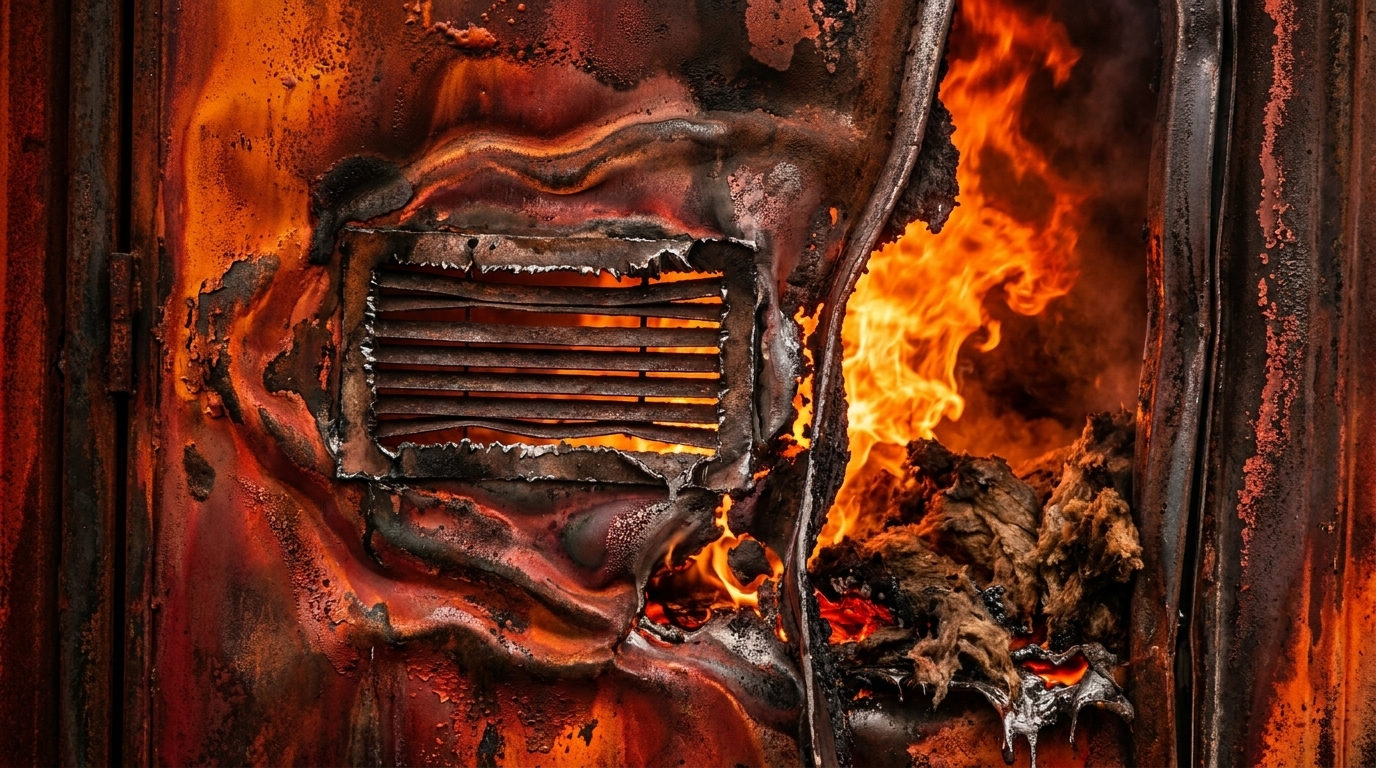

Сталеві конструкції під дією standardної кривої пожежі (ISO 834) зазнають значного температурного розширення та деформації. Самовільне вирізання отвору у дверному полотні «болгаркою» створює концентратори напруження. В умовах реальної пожежі це призводить до:
- Деформація полотна: Порушується площинність дверей, що зумовлює утворення щілин між полотном і коробкою.
- Порушення цілісності наповнювача: Внутрішній ізоляційний шар втрачає структурну стабільність.
- Втрата герметичності: Рама може деформуватися нерівномірно, через що ущільнювач не зможе прилягати щільно.
Фабрична інтеграція решітки на «КИЇВСЬКОМУ ЗАВОДІ ПОЖЕЖНОГО ОБЛАДНАННЯ» охоплює розрахункове калібрування монтажних зазорів. Це гарантує, що під час термічного розширення металу за Єврокодом 3 механізм замикання залишиться справним, а вентиляційний отвір надійно заблокує графітова піна.
Чек-лист технічного аудиту: критерії верифікації обладнання
Щоб успішно пройти перевірку ДСНС і гарантувати реальну безпеку, під час приймання дверей із вентиляцією треба перевірити такі параметри:
- Синхронізація класів вогнестійкості: Виріб оцінюють як цілісну конструкцію. Якщо решітка має EI 150, а самі двері — EI 60, загальний клас конструкції за ДСТУ Б В.1.1-6 становитиме EI 60. Використовувати решітку нижчого класу, ніж двері, заборонено.

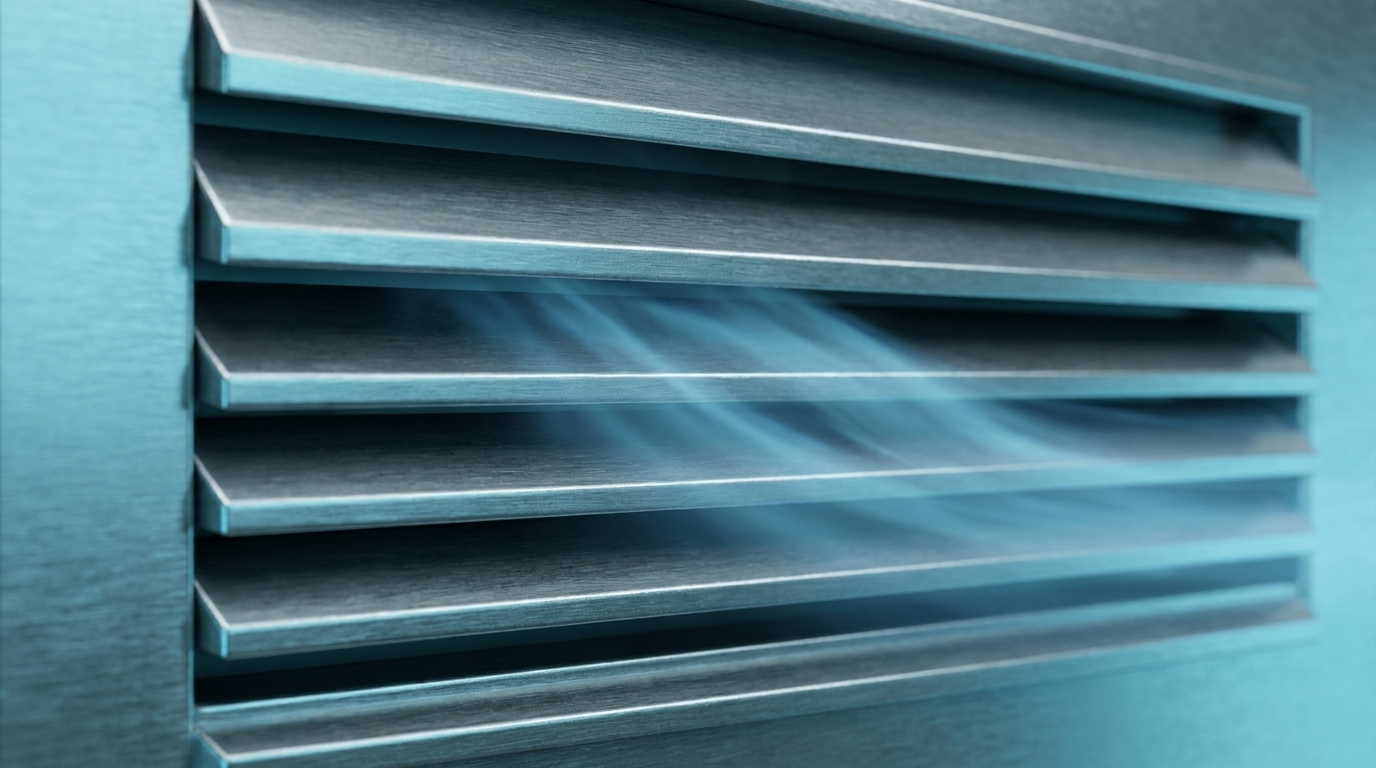

- Живий переріз (Airflow Efficiency): Для серверних критично важливо забезпечити вільний переріз на рівні 60–80% від габаритів решітки. Цей показник перевіряють за технічним паспортом виробу. Недостатній переріз спричинить перегрівання серверів.
- Єдиний сертифікат і паспорт: Документацію необхідно видавати на «Блок дверний протипожежний з вентиляційною решіткою». Окремі сертифікати на двері та решітку чи стрічку не мають юридичної сили для інспектора.
- Якість монтажу ущільнювача: Стрічку CAZ-2000 монтують без розривів на чисту, знежирену поверхню ламелей — це базовий standard контролю якості (ВТК) на нашому виробництві.
Наявність готових сертифікованих рішень на наших складах дозволяє закрити потреби об’єкта в стислі терміни, уникаючи ризикованих самостійних модифікацій.
Підсумки: інвестиції в безпеку проти ціни помилки
Серверна інфраструктура часто є найдорожчим активом підприємства. Вартість сертифікованих протипожежних дверей із терморозширювальною решіткою — це лише частка відсотка від вартості обладнання, яке вони захищають. У разі пожежі «кустарне» рішення не тільки не зупинить вогонь, а й може стати підставою для відмови страхової компанії виплачувати відшкодування.
Заводське рішення від «КИЇВСЬКОГО ЗАВОДУ ПОЖЕЖНОГО ОБЛАДНАННЯ» гарантує, що вентиляція працюватиме у штатному режимі, а в екстреній ситуації термодинаміка графіту спрацює як надійний затвор.
Потрібен технічний розрахунок чи консультація щодо відповідності ДБН? Зверніться до наших інженерів сьогодні. Ми допоможемо підібрати рішення, яке гарантовано пройде аудит ДСНС і захистить вашу ІТ-інфраструктуру.
Часті запитання про протипожежні двері з вентиляційною решіткою
Чому не можна встановлювати звичайну вентиляційну решітку в протипожежні двері серверної?
Звичайна решітка під час пожежі створює «ефект димаря» (Stack Effect), забезпечуючи приплив кисню та сприяючи швидкому поширенню вогню в суміжні приміщення. До того ж самовільне врізання решітки автоматично скасовує сертифікат вогнестійкості дверей, через що ДСНС не прийме об'єкт в експлуатацію.
Що таке протипожежна вентиляційна решітка та як вона працює?
Це спеціальна інженерна конструкція, ламелі якої обладнані терморозширювальним ущільнювачем на основі окисненого графіту для пасивного вогнезахисту. Коли температура сягає близько 100°C, графіт стрімко спучується, заповнює простір між ламелями та перетворює решітку на герметичний вогнестійкий моноліт, який перекриває доступ кисню.
Які технічні характеристики має терморозширювальний ущільнювач CAZ-2000?
Ущільнювач на основі інтеркальованого графіту здатний збільшуватися в об’ємі до 20 разів під час нагрівання, забезпечуючи вогнезахисну відсічку до 150 хвилин (E/I 150). Матеріал ефективно працює в температурному діапазоні від -60°C до +80°C, є екологічним і стійким до впливу води, олив та нафтопродуктів.
Які вимоги ДБН і ДСТУ до модифікації протипожежних дверей?
Відповідно до ДБН В.1.1-7:2016, будь-яка не передбачена заводом модифікація дверей скасовує їхній сертифікат відповідності. За європейськими нормами ДСТУ-Н EN 1993-1-2:2010 (Єврокод 3), самовільне вирізання отворів створює концентратори напруження, що під час пожежі зумовлює деформацію дверного полотна, руйнування ізоляції та повну втрату герметичності.
Як правильно вибрати протипожежні двері з решіткою, щоб успішно пройти перевірку ДСНС?
Щоб пройти аудит, конструкція повинна мати єдиний сертифікат і технічний паспорт на «Блок дверний протипожежний із вентиляційною решіткою». Також «живий переріз» решітки має становити 60–80% для ефективного охолодження обладнання, а загальний клас вогнестійкості виробу як цілісної конструкції повинен відповідати найнижчому показнику його складових (наприклад, EI 60).
