Ведомость проемов по ДБН А.2.2-3:2014: почему отсутствие класса EI блокирует ввод здания в эксплуатацию

Ловушка Изменения № 2 к ДБН А.2.2-3:2014 и юридическое блокирование объекта

Современные требования инспекционных органов, в частности Государственной инспекции архитектуры и градостроительства Украины (ДІАМ), при приеме новопостроенных объектов в эксплуатацию бескомпромиссны. На этапе финальной проверки документации первым и важнейшим барьером для застройщика становится жесткое документальное соответствие фактически смонтированных конструкций разработанной проектной документации. Даже мельчайшее расхождение между чертежами и документами на смонтированное оборудование способно полностью остановить процесс получения разрешительных документов.

Согласно нормам Изменения № 2 к ДБН А.2.2-3:2014, в ведомости проемов объекта строительства обязательно следует четко указывать нормируемый предел огнестойкости (класс EI) и направление открывания для каждой противопожарной преграды. Наличие любых "белых пятен", некорректных маркировок или пропусков в этой ведомости автоматически делает документ юридически ничтожным. Попытка подать объект на регистрацию сертификата готовности с заполненными "на глаз" ведомостями проемов по последствиям равна попытке пересечь государственную границу с собственноручно нарисованным паспортом: инспектор ДІАМ мгновенно формирует отказ в выдаче сертификата готовности без права повторной подачи до устранения всех замечаний.

Анализ практической статистики обращений к инженерам ООО «КИЕВСКИЙ ЗАВОД ПОЖАРНОГО ОБОРУДОВАНИЯ» демонстрирует поразительную тенденцию: 8 из 10 генеральных подрядчиков обнаруживают отсутствие надлежащей паспортизации, классов EI или сертификатов соответствия на дверные блоки лишь за неделю до итоговой инспекционной проверки. Такая невнимательность превращает бумажную формальность в острый кризис строительства.

Однако юридические и бюрократические требования к оформлению ведомости проемов возникли не на пустом месте. Они являются прямой проекцией суровых законов физики и инженерных норм, определяющих поведение огнестойких преград во время реального пожара.

Физика противопожарной преграды: Почему обычный металл в шахтах и электрощитовых является приговором

В технических помещениях с повышенным риском возникновения возгорания — таких как электрощитовые, лифтовые шахты, кабельные каналы и кроссовые — локализация первичного очага пламени имеет решающее значение. В этих зонах скорость распространения огня рассчитывается секундами, а температура в первые минуты достигает критических отметок.

Применение обычных несертифицированных металлических дверей в таких проемах создает смертельную иллюзию защиты. Под воздействием высоких температур обычный листовой металл проявляет "эффект сковородки":

• Потеря целостности (критерий E): Обычный тонколистовой металл под воздействием неравномерного нагрева деформируется в течение нескольких минут. Вследствие температурного расширения возникает сквозная деформация полотна, что влечет за собой разрушение притвора и образование щелей, через которые огонь и токсичный дым беспрепятственно проникают в смежные эвакуационные коридоры, создавая интенсивную тягу.
• Потеря теплоизолирующей способности (критерий I): Незащищенное металлическое полотно обладает высокой теплопроводностью и мгновенно прогревается по всей толщине. Нагрев необращенной к огню стороны конструкции до критических температур обуславливает самовозгорание отделочных материалов и горючих предметов за пределами первичного очага пожара.

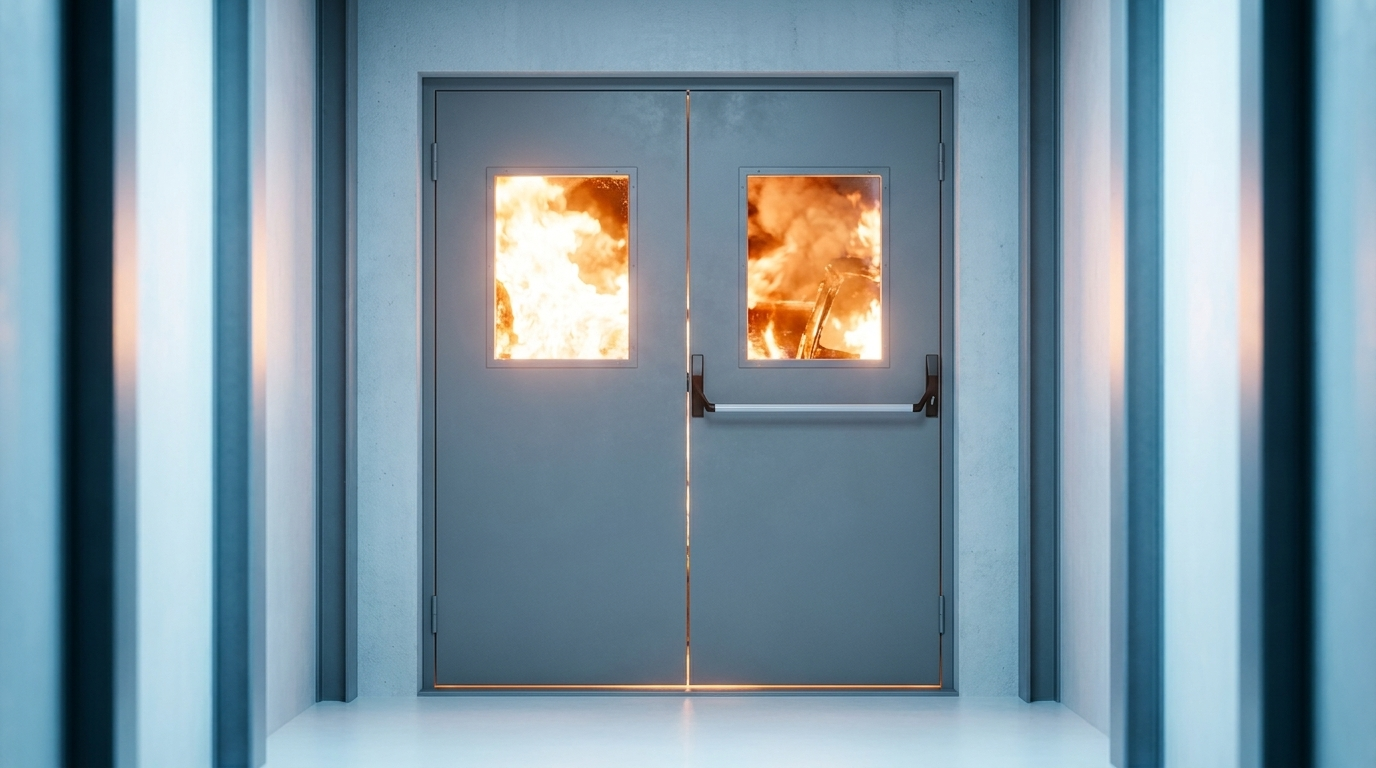

В противовес обычному металлу, сертифицированные противопожарные двери (классов огнестойкости EI 30, EI 60 и т.д.) представляют собой сложную и высокотехнологичную термоизолированную систему. Согласно требованиям ДСТУ Б В.2.6-77:2009, конструктивная суть противопожарных дверей предусматривает принцип "термоса":

1. Замкнутая металлическая коробка (п. 5.2.13): Она является сплошной и замкнутой для обеспечения жесткости конструкции и возможности надежно уплотнить притвор по всему периметру полотна в условиях экстремального нагрева.
2. Терморасширяющийся уплотнитель (п. 5.2.14): Его приклеивают в притворе по периметру дверной коробки. Под воздействием высокой температуры материал многократно увеличивается в объеме (вспучивается), полностью герметизируя зазоры от проникновения высокотемпературных горячих газов и дыма.
3. Внутренний теплоизоляционный слой и устройства самозакрывания (п. 3.1, 3.4, 5.2.9): Между двумя металлическими поверхностями полотна расположены плотные теплоизоляционные слои материалов и ребра жесткости. Конструкцию обязательно оснащают устройством самозакрывания (доводчиком), который должен довести открытое на (10 ± 2)° полотно до плоскости коробки и зафиксировать его.

Изделия ООО «КИЕВСКИЙ ЗАВОД ПОЖАРНОГО ОБОРУДОВАНИЯ» успешно проходят испытания в соответствии с ДСТУ Б В.1.1-6, подтверждая регламентированные показатели EI 30 (30 минут сохранения целостности и теплоизоляции) и EI 60 (60 минут).

Особое внимание инженерная служба уделяет узлам крепления и геометрической привязке анкерных элементов в проеме, поскольку некорректный монтаж нивелирует огнестойкие свойства самого блока. Монтажный зазор между стеной и металлической коробкой плотно заполняют огнестойким изоляционным материалом. В фальце притвора четко видно размещение терморасширяющегося уплотнителя, который при нагреве герметизирует стык между полотном с внутренним теплоизоляционным заполнением и металлической коробкой. Игнорирование этих физических и технологических фактов на этапе закупок неизбежно влечет за собой массовые системные ошибки непосредственно на строительной площадке.

Системные ошибки подрядчиков: Цена "экономии" и финансово-правовые последствия

В жестких условиях управления строительством прорабы и подрядные организации нередко пытаются оптимизировать смету, закупая для технических помещений более дешевые, внешне похожие "технические" металлические двери без подтвержденного класса EI. Такая ложная экономия создает каскад разрушительных финансово-правовых последствий для девелопера.

Во время итогового осмотра объекта инспекторы ДСНС и ДІАМ легко выявляют поддельное или несертифицированное изделие. Результатом становится официальное предписание об устранении нарушений через полный демонтаж непригодных конструкций.

Установка кустарных блоков вместо сертифицированных обуславливает так называемый "двойной убыток":

1. Прямые финансовые потери: Напрасно потраченные средства на первичную закупку и монтаж кустарных "жестянок".
2. Штрафные санкции и просрочки: Начисление пени и штрафов инвесторами или заказчиком из-за задержки ввода здания в эксплуатацию.
3. Расходы на демонтаж и срочную замену: Демонтаж повреждает чистовую отделку откосов, требует дополнительных расходов на вывоз мусора, срочную закупку и повторный монтаж сертифицированных противопожарных блоков.

Попытки прорабов "сфальсифицировать" соответствие с помощью наклеивания кустарных табличек или изготовления поддельных паспортов абсолютно напрасны. Согласно п. 5.5 ДСТУ Б В.2.6-77:2009, маркировка противопожарных дверей имеет строгие требования:

• Маркировку непосредственно на изделие наносят ударным способом (клеймением) — ручным или машинным — на верхнем торце дверной створки. Она содержит товарный знак или наименование производителя, год изготовления и класс огнестойкости (п. 5.5.1, п. 5.5.2).
• На ярлыке или этикетке водостойкой краской указывают условное обозначение дверей, номер партии, дату изготовления, массу и национальный знак соответствия согласно ДСТУ 2296 (п. 5.5.3).

Девелоперы регулярно привлекают специалистов ООО «КИЕВСКИЙ ЗАВОД ПОЖАРНОГО ОБОРУДОВАНИЯ» для аварийной замены непригодных конструкций непосредственно перед визитом итоговой инспекции. В таких ситуациях единственным спасением для объекта становится наличие готового оперативного решения.

Оперативное решение: Сертифицированные двери и настенные люки со склада

Когда сроки ввода объекта в эксплуатацию критически ограничены, изготовление противопожарных конструкций по индивидуальному заказу (что обычно длится от 2 до 4 недель) является недопустимой роскошью. Оптимальным выходом является использование унифицированных типовых размеров противопожарных дверей и настенных люков.

Применение стандартных проемов позволяет удовлетворить потребности объекта в течение 24–48 часов благодаря складскому запасу. Согласно ДСТУ Б В.2.6-77:2009, изделия делятся на однопольные и двупольные (в том числе с полотнами разной ширины), глухие или с остеклением (площадь остекления — не более 25% от площади поверхности полотна согласно п. 5.1.8).

При выборе готовых блоков важно учитывать геометрические параметры и комплектацию. Например, для двупольных дверей на путях эвакуации ширина проема рабочей створки в свету должна составлять не менее 800 мм (п. 5.1.4). Направление открывания (правое или левое) определяют строго по правилам стандарта:

• Правые двери: полотно открывают против часовой стрелки.
• Левые двери: полотно открывают по часовой стрелке (в условном обозначении добавляют букву "Л", п. 4.3).

В соответствии с п. 5.4.1 ДСТУ Б В.2.6-77:2009, противопожарные дверные блоки следует поставлять в состоянии полной заводской готовности. В стандартный комплект поставки входят:

• Собранный дверной блок с установленным замком (запорные элементы замков обязательно изготовлены из стали, п. 5.3.5);
• Комплект ключей;
• Устройство самозакрывания (доводчик, обеспечивающий закрывание от угла (10 ± 2)° согласно п. 5.2.9);
• Координатор последовательности закрывания дверей (для двупольных дверей одностороннего открывания, п. 3.5, п. 5.3.2);
• Комплект крепежных элементов;
• Инструкция по эксплуатации и монтажу;
• Документ о качестве (паспорт).

Для беспрепятственного прохождения инспекции контролирующим органам предоставляют полный сопроводительный пакет документов. Согласно п. 7.12 ДСТУ Б В.2.6-77:2009, соответствие дверей подтверждают сертификацией с применением Модуля B (проверка изделия определенного типа) в комбинации с Модулем F (проверка продукции), с последующим нанесением национального знака соответствия (п. 7.13).

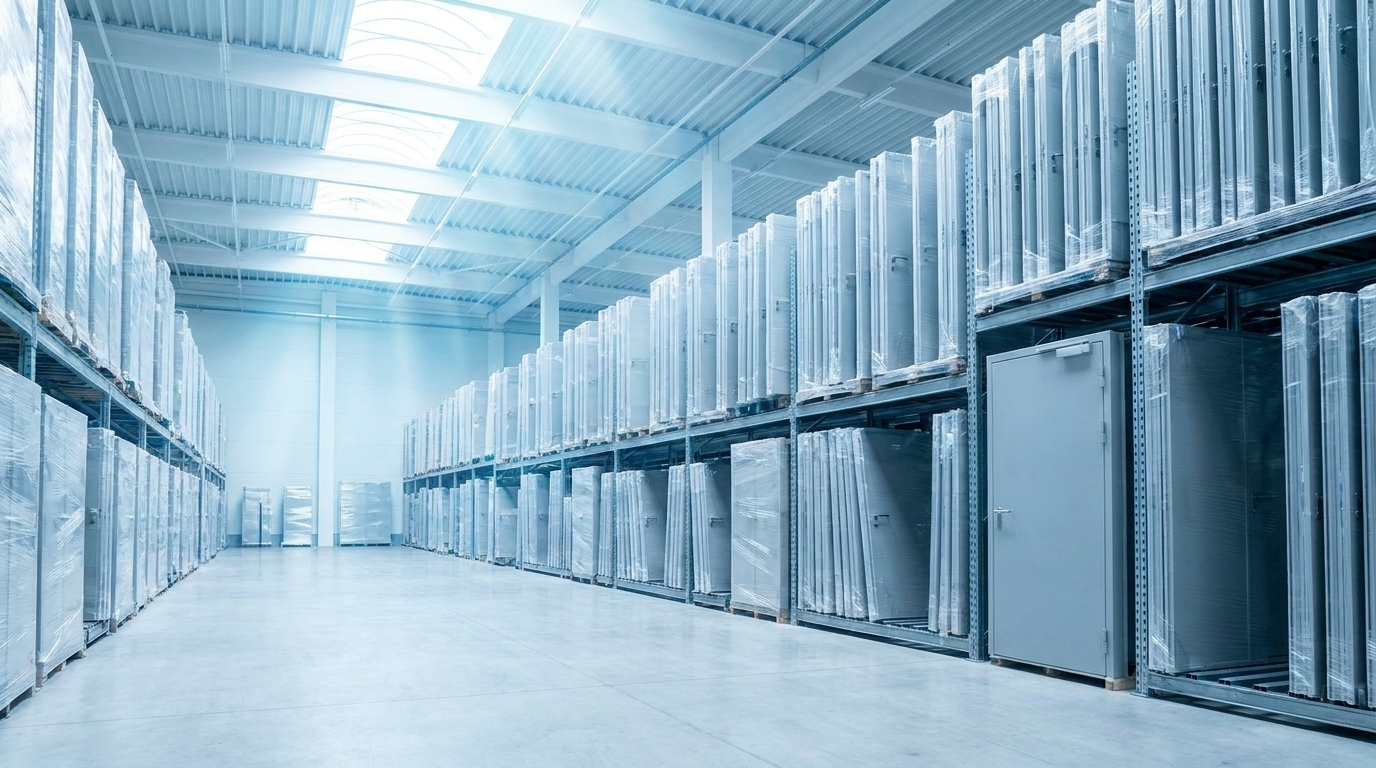

ООО «КИЕВСКИЙ ЗАВОД ПОЖАРНОГО ОБОРУДОВАНИЯ» поддерживает постоянный складской запас противопожарных дверей и настенных люков (классов EI 30 и EI 60) стандартных габаритов с полным пакетом сертификатов Модулей B+F, что позволяет устранить замечания инспекторов в кратчайшие сроки.

Выводы и алгоритм действий для успешного ввода здания в эксплуатацию

Грамотное и четкое оформление ведомости проемов в проектной документации по ДБН А.2.2-3:2014 в сочетании с фактическим монтажом полностью сертифицированных противопожарных дверей является единственным гарантированным путем к получению сертификата готовности объекта без задержек и финансовых потерь.

Для первичного аудита и проверки готовности противопожарных проемов объекта воспользуйтесь приведенным чек-листом:

Чек-лист проверки и сравнительный анализ параметров противопожарных проемов

Параметр проверкиТребование ДБН / ДСТУРиск невыполненияСпособ устранения от «КЗПО»Ведомость проемовОбязательное наличие класса EI и направления открывания (Изменение № 2 ДБН А.2.2-3:2014)Отказ ДІАМ в принятии документов, блокирование выдачи сертификата готовностиБесплатная проектная консультация, подбор конструкций под требования проектаКласс огнестойкостиПодтвержденный класс EI 30, EI 60 (испытания по ДСТУ Б В.1.1-6)Предписание ДСНС на демонтаж, угроза распространения огня и горячих газовПоставка испытанных блоков с заполнением термоизоляцией и термолентойЗаводская маркировкаКлеймение на торце створки, ярлык со знаком соответствия (п. 5.5 ДСТУ Б В.2.6-77:2009)Аннулирование результатов проверки, обвинение в фальсификацииНаличие четкого заводского клейма, металлического шильдика и знака соответствияКомплектация и фурнитураПолная заводская готовность: замки, доводчик, дюбели, паспорт (п. 5.4 ДСТУ Б В.2.6-77:2009)Невозможность ввода в эксплуатацию из-за отсутствия самозакрыванияКомплектация доводчиками, стальными замками, координаторами и паспортом качества

Не рискуйте сроками сдачи объекта и собственным бюджетом. Специалисты ООО «КИЕВСКИЙ ЗАВОД ПОЖАРНОГО ОБОРУДОВАНИЯ» готовы обеспечить оперативную поставку сертифицированных противопожарных дверей и люков непосредственно со склада с полным пакетом сопроводительной документации. Обращайтесь к профессионалам, чтобы успешно пройти проверку ДІАМ и ДСНС с первого раза!

Часто задаваемые вопросы о требованиях к противопожарным дверям и ведомости проемов по ДБН А.2.2-3:2014

Почему ДІАМ может отказать в выдаче сертификата готовности объекта из-за дверей?

Инспекция автоматически формирует отказ, если в ведомости проемов проектной документации нет четкого указания нормируемого предела огнестойкости (класса EI) и направления открывания для каждой противопожарной преграды.

Почему запрещено устанавливать обычные металлические двери в электрощитовых и технических шахтах?

Обычный листовой металл мгновенно теряет целостность и деформируется под воздействием высоких температур, образуя щели для токсичного дыма, а из-за высокой теплопроводности нагревает смежные помещения, что вызывает самовозгорание материалов.

Как конструктивно устроены сертифицированные противопожарные двери?

Их изготавливают по принципу "термоса" из замкнутой металлической коробки, внутреннего плотного теплоизоляционного слоя, устройства самозакрывания и терморасширяющегося уплотнителя, который вспучивается при нагреве и полностью герметизирует проем.

Какие существуют требования к монтажу и креплению огнестойких дверей?

Однопольные двери крепят стальными дюбелями минимум в 5 точках на каждую вертикальную стойку со строгим шагом (200 мм от углов, промежуточные интервалы 600, 485 и 600 мм), а монтажный зазор плотно заполняют специальным огнестойким материалом.

Каковы финансовые последствия установки несертифицированных дешевых дверей подрядчиками?

Выявление кустарных конструкций инспекторами ДСНС и ДІАМ приводит к официальному предписанию на их демонтаж, штрафам за задержку сдачи объекта, повреждению чистовой отделки и необходимости повторной закупки правильных изделий.

Как проверить оригинальность противопожарных дверей непосредственно на объекте?

Оригинальные изделия обязательно имеют нанесенную ударным способом маркировку на верхнем торце створки (с названием производителя, годом и классом EI), ярлык с национальным знаком соответствия и сопровождаются сертификатами по Модулям B и F.

Как быстро заменить забракованные двери, если сроки сдачи объекта критически ограничены?

Оптимальным решением является закупка готовых огнестойких дверей (EI 30, EI 60) и настенных люков типовых размеров непосредственно со склада, что позволяет закрыть предписания инспекции за 24–48 часов.

Что обязательно входит в заводской комплект сертифицированных противопожарных дверей?

Изделие поставляют в состоянии полной готовности. Оно включает собранный блок со стальным замком, комплект ключей, доводчик, термоленту, дюбели, паспорт качества, а для двупольных дверей — еще и координатор последовательности закрывания.
