Физика дымоудаления и критические ошибки проектирования
В общей архитектуре безопасности объекта противопожарные преграды играют стратегическую роль — они являются физическим фундаментом, на котором базируется работа активных систем защиты. Без герметизации отсеков самое дорогое оборудование для дымоудаления превращается в бессмысленную трату бюджета.
Это обусловлено физикой газодинамических процессов: в многоэтажных зданиях и закрытых паркингах во время пожара возникает колоссальная «тяга». Если двери в зону возгорания остаются открытыми, система противодымной защиты вместо локализации продуктов горения начинает втягивать воздух со всего здания, только подпитывая огонь кислородом. Пытаться откачать дым из здания с открытыми дверьми — это как греть улицу зимой через открытое окно.
Инженеры компании «КИЕВСКИЙ ЗАВОД ПОЖАРНОГО ОБОРУДОВАНИЯ» (КЗПО) во время аудитов регулярно фиксируют одну и ту же ошибку: автоматика пожаротушения и дверные конструкции существуют как две независимые вселенные. Чтобы устранить человеческий фактор (забытые или заблокированные двери), ДБН требует полной автоматизации процесса герметизации, логика которой жестко регламентирована.
Нормативный алгоритм работы автоматики по ДБН В.2.5-56:2014 (Изменение № 2)
Изменение № 2 в корне ужесточает требования к взаимодействию систем противопожарной защиты (СПЗ) с инженерными системами и технологическим оборудованием (ИС и ТО). Согласно п. 7.1, системы пожарной сигнализации (СПС) теперь безапелляционно управляют не только оповещением, но и физическими барьерами.
Техническая цепь срабатывания реализует «принцип подводной лодки» — мгновенное отсечение аварийного участка для спасения всего объекта:

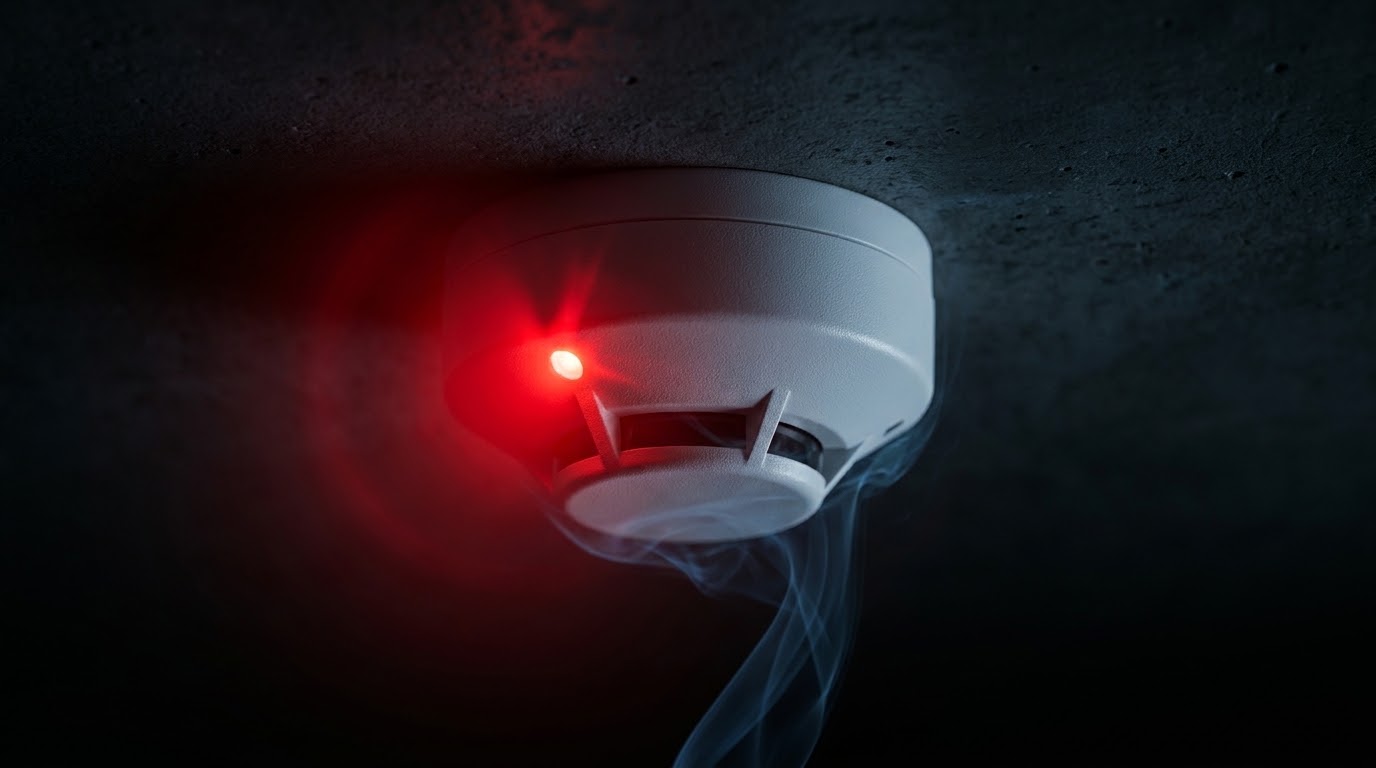

- Идентификация: Адресные компоненты системы (согласно п. 3.27.1 и 7.1) определяют точную точку возгорания.
- Командный импульс: Прибор приемно-контрольный пожарный (ППКП) формирует сигнал на управление (согласно п. 11.3.7).
- Сброс питания: Система обесточивает электромагнитные держатели, и они отпускают дверные полотна, которые до этого были открыты для свободного трафика.
- Закрытие и контроль: Доводчики принудительно закрывают двери.
Важный экспертный нюанс: Согласно п. 11.3.2 (Изменение № 2), если двери или клапаны объединены в группу, автоматика должна контролировать каждую единицу. Если хотя бы один элемент из группы не перешел в закрытое положение, система обязана выдать общий сигнал о том, что «группа открыта». Это исключает ситуации, когда из-за одного заклинившего доводчика весь этаж остается под угрозой задымления.
Оборудование «КИЕВСКОГО ЗАВОДА ПОЖАРНОГО ОБОРУДОВАНИЯ» проектируют с учетом этой логики: каждая дверь имеет заводскую подготовку для установки извещателей положения и интеграции в адресные шлейфы.
Технологическая пропасть: Анализ «дешевых» решений против специализированных конструкций
Использование стандартных металлических дверей в системах, где предусмотрено дымоудаление и подпор воздуха, — это инженерное самоубийство. Обычная конструкция «запрограммирована» на отказ: во время пожара системы подпора создают значительное избыточное давление, и чтобы закрыть дверь против этого потока, нужен сверхмощный доводчик. В дешевых дверях такой доводчик просто вырывает тонкий металл «с мясом» в месте крепления.
Сравнение технической жизнеспособности преград
Критерий сравненияСпециализированные конструкции КЗПО«Дешевые» аналоги (стандартный металл)Структурная прочностьВваренные внутренние усилители (закладные) под доводчик и магнитОтсутствие усилителей; риск отрыва фурнитуры под давлениемИнтеграция с СПЗВнутренние кабель-каналы для скрытого монтажа кабелей«Кустарный» монтаж проводов поверх полотна (нарушение огнестойкости)Технические рискиСтабильная работа в условиях воздушного подпораДеформация полотна, отказ автоматики при закрытииПоследствия при сдаче ДСНССоответствие ДСТУ EN 54-13, сдача без замечанийРиск отказа во вводе в эксплуатацию из-за несоответствия алгоритмамЭкономический эффектРазовая инвестиция в реальную безопасностьМнимая экономия, приводящая к затратам на переделку после первой проверки
Конструктив КЗПО — это не просто металл, а интегрированный элемент системы безопасности, где каждая точка крепления рассчитана на динамические нагрузки, возникающие во время работы вентиляторов подпора.
Экспертный чек-лист: Критерии выбора преград для успешной сдачи объекта
При аудите закупок мы рекомендуем обращать внимание на три критические параметра, которые определяют, пройдет ли объект проверку ДСНС:
- Сертифицированный предел огнестойкости: Четкое соответствие классу EI 30 или EI 60 для полотна и коробки.
- Заводская готовность к автоматизации: Наличие усилителей под электромагнитные держатели. Без них интеграция с ППКП будет недолгой.

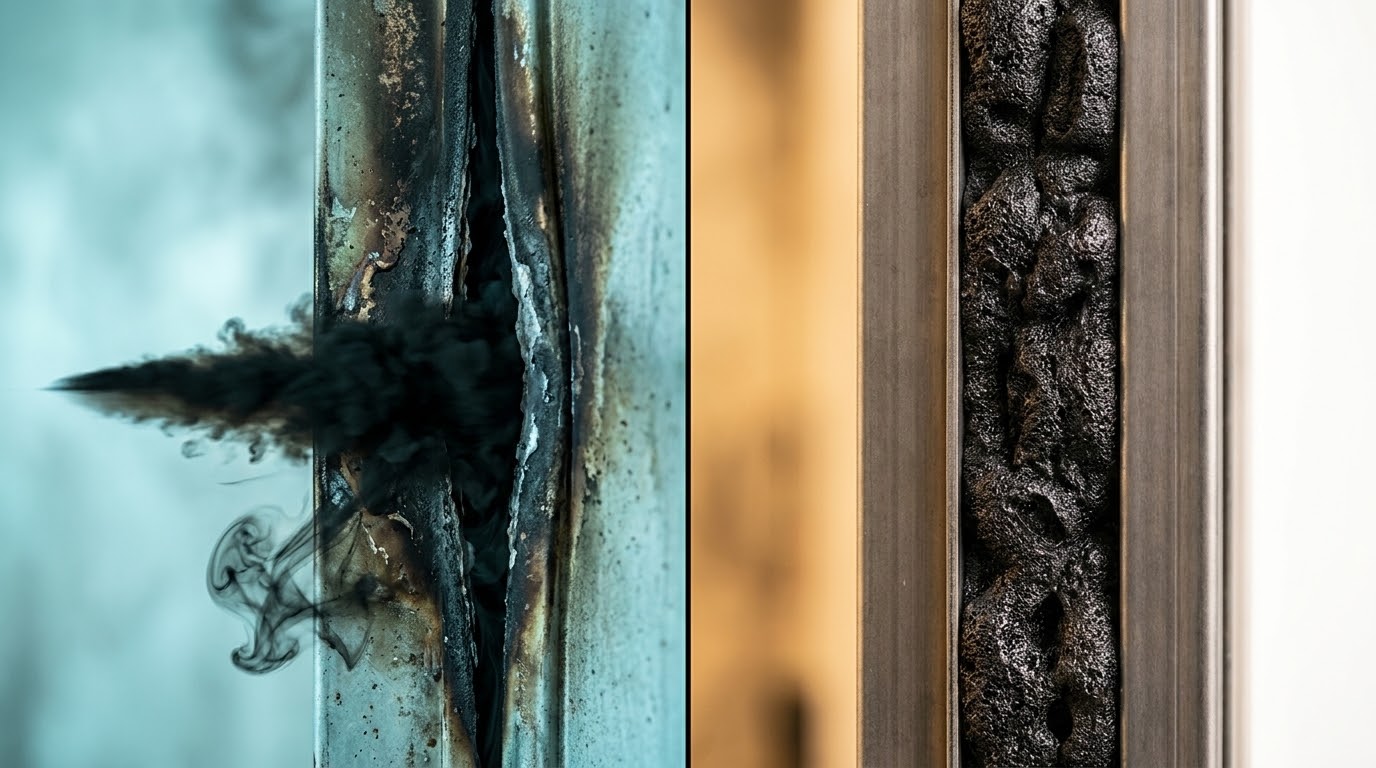

- Активное уплотнение (CAZ-2000): Роль терморасширяющейся ленты на основе окисленного графита является решающей. Под воздействием температуры материал вспучивается, увеличиваясь в объеме в 20 раз, и герметизирует зазоры до 150 минут.
Важно для документации: Противопожарный уплотнитель CAZ-2000 не подлежит обязательной пожарной сертификации, однако каждая партия должна иметь подтверждение прохождения внутреннего технического контроля качества производителя.
«КИЕВСКИЙ ЗАВОД ПОЖАРНОГО ОБОРУДОВАНИЯ» поддерживает складской запас дверей именно в такой, «максимальной» комплектации, что позволяет закрывать потребности объектов в режиме срочной сдачи.
Рекомендации к действию
Система эвакуации и дымоудаления жизнеспособна только тогда, когда триада «дверь – автоматика – доводчик» работает как единый механизм. Если хотя бы одно звено не соответствует обновленным требованиям ДБН В.2.5-56:2014 (Изменение № 2), вы покупаете не безопасность, а иллюзию.
Мы призываем застройщиков к профессиональной ответственности. Не ждите предписаний инспекции — действуйте на опережение:
- Обращайтесь к экспертам КЗПО, чтобы разработать спецификацию, гарантированно отвечающую Изменению № 2.
- Заказывайте дверные конструкции с интегрированными кабель-каналами и усиленными зонами крепления фурнитуры.
- Заботьтесь о безопасности людей уже сегодня — сертифицированное оборудование КЗПО готово к отгрузке со склада сразу после подтверждения заказа.
Безопасность не знает компромиссов. Выбирайте решения, которые работают по физическим законам выживания, а не по законам минимальной сметы.
Частые вопросы об автоматизации противопожарных дверей по ДБН В.2.5-56:2014
Почему для работы системы дымоудаления противопожарные двери обязательно должны быть закрытыми?
Открытые двери нарушают герметизацию отсека, из-за чего система противодымной защиты вместо удаления дыма начинает втягивать воздух со всего здания, подпитывая огонь кислородом.
Как работает алгоритм автоматического закрытия дверей согласно ДБН В.2.5-56:2014?
После идентификации возгорания приемно-контрольный прибор (ППКП) подает сигнал, система обесточивает электромагнитные держатели, и они отпускают полотно, после чего доводчики принудительно закрывают двери.
Какие требования к контроля, если противопожарные двери объединены в группу?
Согласно п. 11.3.2 (Изменение № 2), автоматика должна контролировать каждую единицу; если хотя бы одна дверь не закрылась, система выдает общий сигнал «группа открыта» для предупреждения об угрозе задымления.
Почему нельзя использовать обычные металлические двери на объектах с системами подпора воздуха?
Стандартные двери не имеют внутренних усилителей, поэтому сверхмощные доводчики, необходимые для преодоления избыточного давления воздуха, вырывают крепления из тонкого металла.
Чем специализированные противопожарные двери КЗПО отличаются от стандартных аналогов?
Они оснащены вваренными внутренними усилителями (закладными) под доводчик и магнит, а также имеют скрытые кабель-каналы для безопасной интеграции кабелей без нарушения огнестойкости.
По каким критериям выбирать преграды, чтобы гарантированно пройти проверку ДСНС?
Конструкция должна обеспечивать сертифицированный предел огнестойкости класса EI 30 или EI 60, иметь заводскую готовность к автоматизации (наличие усилителей) и активное уплотнение.
Что такое терморасширяющаяся лента CAZ-2000 и как она работает?
Это активный уплотнитель на основе окисленного графита, который под воздействием температуры увеличивается в объеме в 20 раз и герметизирует зазоры конструкции до 150 минут.
